По умолчанию Замена шаровых - отчёт

Доброго дня!
При пробеге в 58 тыс. км. обнаружились рваные пыльники верхних и нижних шаровых опор. Покурив форум, узнал, что пыльников отдельно нет и шаровые меняются только в сборе с рычагами.
Т.к. с немецкой техникой работаю уже давно и знаю некоторые отрасли немецкого производства изнутри, решил в очередной раз на..любить судьбу и немцев.
Родные шаровые от Sidem
http://www.port3.ru/info/SIDEM/63087
http://www.port3.ru/info/SIDEM/63086
в России найти не удалось, в Германию ближайшее время я не собирался, поэтому заказал шаровые от Аkitaka
http://www.autopiter.ru/Shop/itm/akitaka/2320002

Огромная благодарность Павел-1 за предоставленные для опытов рычаги, и Север 11 за готовность помочь в их отправке мне на край географии.

Прошел отпуск. Рычаги и шаровые опоры дождались когда придут ступичные подшипники на замену загудевшим (пробег 62 000) и наступил час Х )))

После промера старых шаровых опор были выточены втулки для выпрессовки:
Ф 35*44 L-100 мм.
Ф 52*60 L-100 мм.

Сразу отмечу, что размеры оправок (втулок) для выпрессовки отличаются от оправок для запрессовки, т.к. размеры опорных поверхностей, в которые можно давить у старых и новых шаровых несколько отличаются.
В процессе работ оправка Ф 35*44 L-100 мм. была с одной стороны переточена на
Ф 38*44 L-100 мм.
Получили одну оправку Ф 35*44, 38*44 L-100 мм. Это для верхних шаровых.

По оправке для нижних шаровых немного заработались и размеры переделки не сохранились. Сегодня заеду в гараж, промерю и нарисую чертежик оправок. Оправки старались делать таким образом, чтобы была некая универсальность.
Позже сделаю фото с оправками и рычагами для наглядности.

Собственно сама замена:

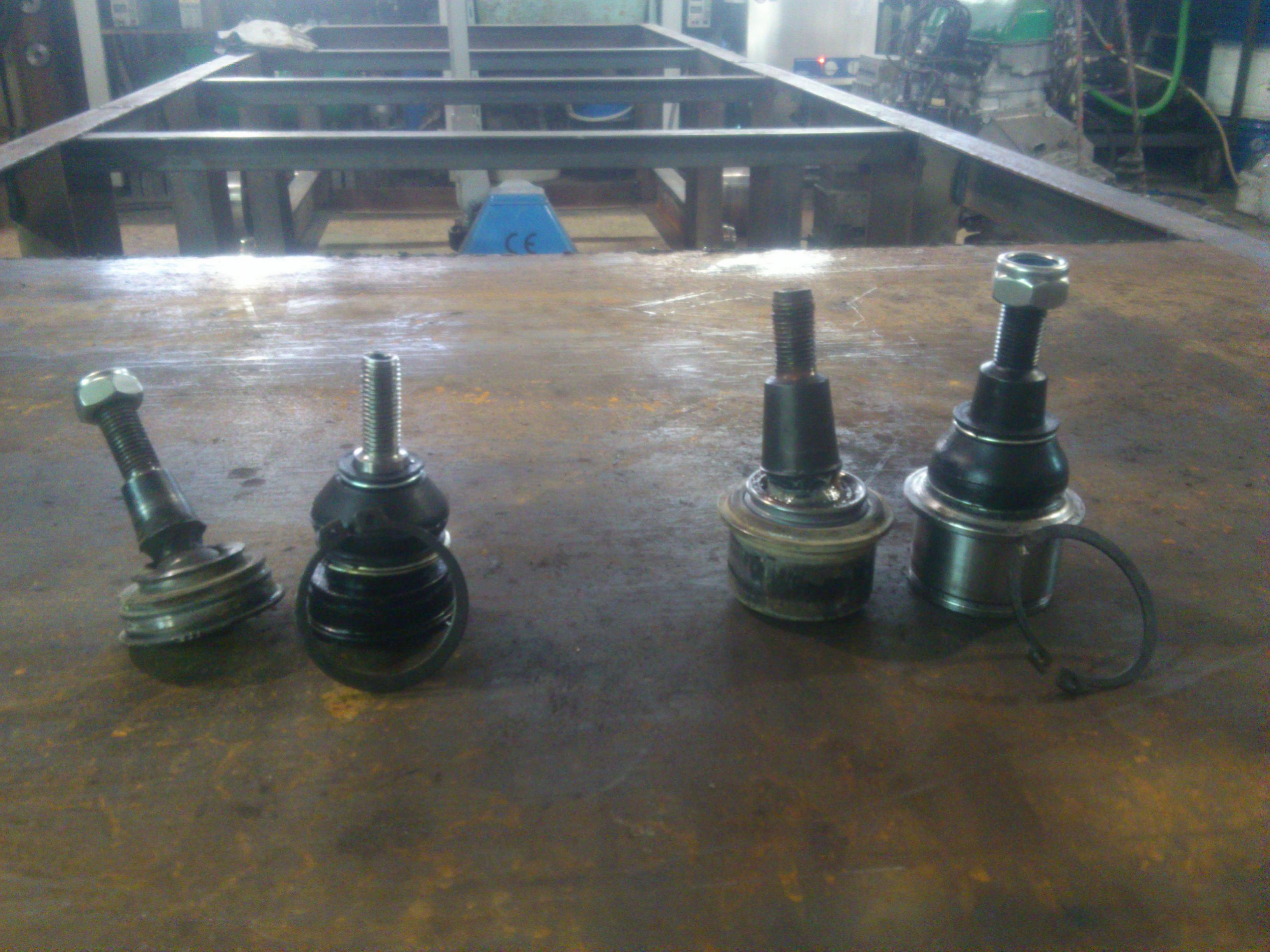

Шаровые старые и новые.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC_4153.jpg
Просмотров: 2011
Размер:	800.9 Кб
ID:	24889   Нажмите на изображение для увеличения
Название: DSC_4154.jpg
Просмотров: 1814
Размер:	719.4 Кб
ID:	24890

Последний раз редактировалось Eick; 26.09.2014 в 11:38.
Eick вне форума   Ответить с цитированием


Оценка: 6
Да Полезно или Нет Нет
Поблагодарили:
AntonGrey (26.09.2014), CKA3KA (26.09.2014), Dance (29.01.2015), DEAF (08.01.2015), Dr.Akekc663 (14.05.2015), komok1965 (26.09.2014), MOTOP (09.10.2014), NomadAl (26.09.2014), p77 (26.09.2014), Qseft (29.09.2014), SandrX (29.01.2015), serg 799 (08.01.2015), Smill (08.01.2015), Владимир ВсеЯ (26.09.2014), Димас178 (19.11.2014), Павел-1 (08.01.2015), Север 11 (26.09.2014), сергей181960 (25.06.2018)
Пользователь сказал "поддерживаю":
MOTOP (09.10.2014)
Старый 26.09.2014, 11:09   #2
Север 11
эксперт

Аватар для Север 11

Амароковод
Регистрация: 04.10.2013
Адрес: Сыктывкар

Сообщений: 1,321

Сказал "Спасибо": 375
Поблагодарили 332 раз(а) в 131 сообщениях
Репутация: 89

По умолчанию Re: Замена шаровых - отчёт

Серега привет, твой товарищ по сигнал так и не перезвонил.
__________________
Константин
404 в стае!
904 27 00 77семь
__________________
Мой авто: 2.0 АКПП серый Сочи
Север 11 вне форума   Ответить с цитированием


Оценка: 0
Да Полезно или Нет Нет
Старый 26.09.2014, 11:50   #3
Eick
новичок

Амароковод
Регистрация: 25.10.2011
Адрес: Воркута

Сообщений: 17

Сказал "Спасибо": 2
Поблагодарили 64 раз(а) в 12 сообщениях
Репутация: 4

Автор темы Старый
По умолчанию Re: Замена шаровых - отчёт

При подготовке верхнего рычага к выпрессовке шаровой обращаем внимание на метку в виде полукруга на опоре.Палец верхней шаровой, в отличие от нижней, должен иметь свободный ход только поперек оси верхнего рычага для чего в корпусе шаровой сделана фрезеровка. Метка на шаровой и показывает направление качения пальца. Маркируем на рычаге местоположение метки шаровой, переворачиваем рычаг и снимаем стопорное кольцо.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC_4164.jpg
Просмотров: 1597
Размер:	919.8 Кб
ID:	24891   Нажмите на изображение для увеличения
Название: DSC_4165.jpg
Просмотров: 1528
Размер:	886.6 Кб
ID:	24892   Нажмите на изображение для увеличения
Название: DSC_4167.jpg
Просмотров: 1539
Размер:	837.4 Кб
ID:	24893
Eick вне форума   Ответить с цитированием


Оценка: 4
Да Полезно или Нет Нет
Поблагодарили:
AzatKaz (12.01.2015), komok1965 (26.09.2014), MOTOP (09.10.2014), NomadAl (26.09.2014), p77 (26.09.2014), Qseft (29.09.2014), Павел-1 (08.01.2015)
Пользователь сказал "поддерживаю":
MOTOP (09.10.2014)
Старый 26.09.2014, 12:05   #4
Eick
новичок

Амароковод
Регистрация: 25.10.2011
Адрес: Воркута

Сообщений: 17

Сказал "Спасибо": 2
Поблагодарили 64 раз(а) в 12 сообщениях
Репутация: 4

Автор темы Старый
По умолчанию Re: Замена шаровых - отчёт

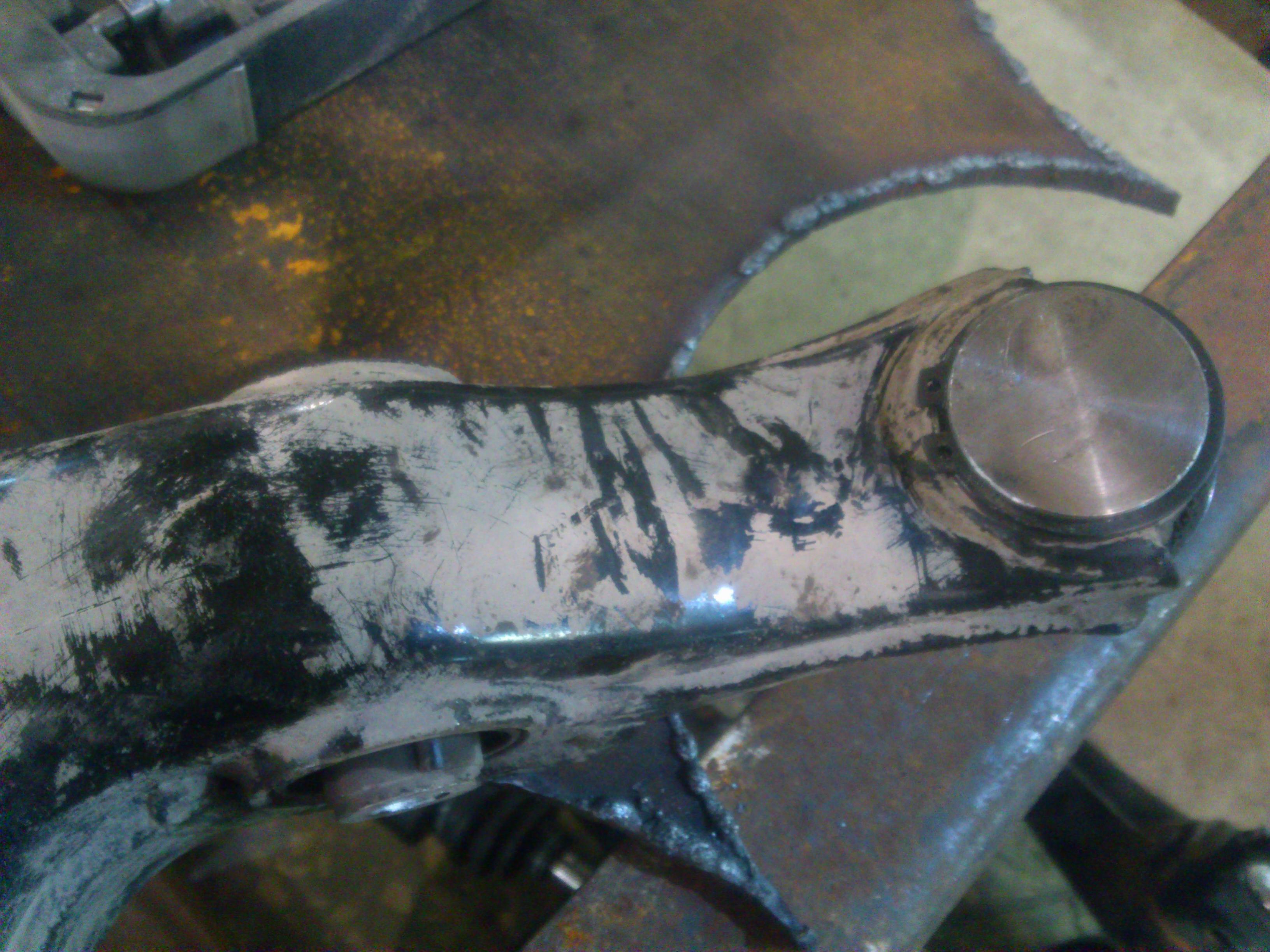

Снимаем с новой верхней шаровой резиновый пыльник, смотрим фрезеровку корпуса шаровой и на задней части шаровой отмечаем маркером ось фрезеровки.
Т.е. делаем аналог полукруглой метки старой шаровой.
Если этого не сделать, а меток на верхней шаровой от Акитаки нет, то при неверной запрессовке опоры в рычаг опора работать не будет.
Ставим рычаг на пресс, выдавливаем старую шаровую.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC_4151.jpg
Просмотров: 1195
Размер:	816.7 Кб
ID:	24894
Eick вне форума   Ответить с цитированием


Оценка: 3
Да Полезно или Нет Нет
Поблагодарили:
AzatKaz (12.01.2015), MOTOP (09.10.2014), NomadAl (26.09.2014), p77 (26.09.2014), Qseft (29.09.2014), Smill (08.01.2015), Павел-1 (08.01.2015)
Пользователь сказал "поддерживаю":
MOTOP (09.10.2014)
Старый 26.09.2014, 12:10   #5
Eick
новичок

Амароковод
Регистрация: 25.10.2011
Адрес: Воркута

Сообщений: 17

Сказал "Спасибо": 2
Поблагодарили 64 раз(а) в 12 сообщениях
Репутация: 4

Автор темы Старый
По умолчанию Re: Замена шаровых - отчёт

Чистим рычаг, смазываем посадочное место в рычаге и корпус новой шаровой небольшим количеством смазки, устанавливаем рычаг на пресс, совмещаем сделанные нами метки на рычаге и корпусе новой шаровой и запрессовываем шаровую в рычаг.
Устанавливаем на шаровую стопорное кольцо (идет в комплекте с опорой) и резиновый пыльник.
Верхний рычаг готов.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC_4168.jpg
Просмотров: 1194
Размер:	812.6 Кб
ID:	24895
Eick вне форума   Ответить с цитированием


Оценка: 3
Да Полезно или Нет Нет
Поблагодарили:
AzatKaz (12.01.2015), komok1965 (26.09.2014), MOTOP (09.10.2014), NomadAl (26.09.2014), p77 (26.09.2014), Smill (08.01.2015), Павел-1 (08.01.2015)
Пользователь сказал "поддерживаю":
MOTOP (09.10.2014)
Старый 26.09.2014, 12:12   #6
komok1965
читатель.

Аватар для komok1965

Амароковод
Регистрация: 21.09.2012
Адрес: Химки М.о. столица Москвы

Сообщений: 2,388

Сказал "Спасибо": 2,068
Поблагодарили 520 раз(а) в 204 сообщениях
Репутация: 35

По умолчанию Re: Замена шаровых - отчёт

Здравствуйте.
Eick, еще раз спасибо!
Оффтоп
Шершавой дорожки, легкой и без поломок.
Успехов.
__________________
Рег номер 282.
Starlight Blue, biTDI, МКПП, 4Motion.
komok1965 вне форума   Ответить с цитированием


Оценка: 0
Да Полезно или Нет Нет
Пользователь сказал "поддерживаю":
app64 (26.09.2014)
Старый 26.09.2014, 12:22   #7
Eick
новичок

Амароковод
Регистрация: 25.10.2011
Адрес: Воркута

Сообщений: 17

Сказал "Спасибо": 2
Поблагодарили 64 раз(а) в 12 сообщениях
Репутация: 4

Автор темы Старый
По умолчанию Re: Замена шаровых - отчёт

С нижней шаровой проще. Фрезеровки корпуса шаровой, ограничивающей ход пальца, нет. Стопорных колец на оригинальной шаровой нет.
Выпрессовываем опору из рычага, чисти рычаг, мажем рычаг и шаровую, запрессовываем и ставим стопорное кольцо (идет в комплекте с новой шаровой).
Нижний рычаг готов.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC_4148.jpg
Просмотров: 1494
Размер:	803.7 Кб
ID:	24896   Нажмите на изображение для увеличения
Название: DSC_4157.jpg
Просмотров: 1535
Размер:	818.4 Кб
ID:	24897   Нажмите на изображение для увеличения
Название: DSC_4159.jpg
Просмотров: 1380
Размер:	691.3 Кб
ID:	24898   Нажмите на изображение для увеличения
Название: DSC_4160.jpg
Просмотров: 1291
Размер:	708.0 Кб
ID:	24899
Eick вне форума   Ответить с цитированием


Оценка: 4
Да Полезно или Нет Нет
Поблагодарили:
34region (07.12.2015), AzatKaz (12.01.2015), komok1965 (26.09.2014), MOTOP (09.10.2014), NomadAl (26.09.2014), p77 (26.09.2014), владимир 64 (28.01.2015), Павел-1 (08.01.2015)
Пользователь сказал "поддерживаю":
MOTOP (09.10.2014)
Старый 26.09.2014, 12:34   #8
Eick
новичок

Амароковод
Регистрация: 25.10.2011
Адрес: Воркута

Сообщений: 17

Сказал "Спасибо": 2
Поблагодарили 64 раз(а) в 12 сообщениях
Репутация: 4

Автор темы Старый
По умолчанию Re: Замена шаровых - отчёт

Повторяем операцию для второй стороны машины.
Еще пара моментов: при демонтаже верхнего рычага придется снимать пластиковый подкрылок.
Перед демонтажем нижнего рычага советую промаркировать расположение развальных шайб. Собирал по меткам, но на сход-развале пришлось немного поправить правую сторону.
Так что после замены шаровых - на сход-развал.
Немцы в своем репертуаре - головки болтов на 16 и на 21 )))
Демонтаж рычагов описывать не буду - в теме по замене подшипников все есть - снимаем поворотный кулак, демонтируем рычаги.
Надеюсь. что информация будет полезна.
Всем шершарой дороги!
ПыСы: Чукча не писатель, чукча - читатель.
Будут вопросы - спрашивайте!
Eick вне форума   Ответить с цитированием
